Salut! En tant que fournisseur de réacteurs chimiques, j'ai pu constater par moi-même à quel point la géométrie d'un réacteur peut avoir un impact considérable sur la réaction qui s'y déroule. Dans cet article de blog, je vais expliquer les principales façons dont la géométrie du réacteur affecte les réactions chimiques et pourquoi elle est importante pour vos processus.
Mélange et transfert de masse
L'un des aspects les plus importants de toute réaction chimique est de garantir que les réactifs sont bien mélangés. La géométrie du réacteur joue à cet égard un rôle crucial. Par exemple, dans un réacteur cylindrique, la forme permet un flux relativement uniforme. Si le réacteur a un petit diamètre et une grande hauteur, le fluide peut s'écouler de manière plus laminaire. Cela peut être utile pour certaines réactions pour lesquelles vous ne souhaitez pas de turbulences excessives, mais cela peut également conduire à un mauvais mélange dans certains cas.
D’un autre côté, un réacteur avec un diamètre plus grand et une hauteur plus courte peut favoriser un écoulement plus turbulent. La turbulence est idéale pour améliorer le transfert de masse, c'est-à-dire le mouvement des réactifs d'une phase à une autre (comme d'une phase liquide à une phase gazeuse). Lorsqu'il y a un meilleur transfert de masse, les réactifs peuvent entrer en contact plus fréquemment, ce qui accélère la vitesse de réaction.
Prenez notreRéacteur chimique en acier inoxydableà titre d'exemple. Sa conception est optimisée pour offrir un bon équilibre entre mélange et transfert de masse. La forme du corps du réacteur, ainsi que l'emplacement des composants internes tels que les agitateurs, contribuent à garantir que les réactifs sont répartis uniformément dans la cuve.
Transfert de chaleur
Le transfert de chaleur est un autre facteur critique dans les réactions chimiques. Certaines réactions sont exothermiques, c'est-à-dire qu'elles libèrent de la chaleur, tandis que d'autres sont endothermiques et nécessitent un apport de chaleur. La géométrie du réacteur peut affecter considérablement la manière dont la chaleur est transférée dans et hors du système.
Un réacteur avec un rapport surface/volume élevé est généralement meilleur en termes de transfert de chaleur. Par exemple, un réacteur tubulaire à paroi mince a une surface relativement grande par rapport à son volume. Cela permet un échange thermique efficace avec un fluide de refroidissement ou de chauffage circulant autour du tube. En revanche, un grand réacteur sphérique peut avoir un rapport surface/volume plus faible, ce qui peut rendre plus difficile le contrôle de la température pendant la réaction.

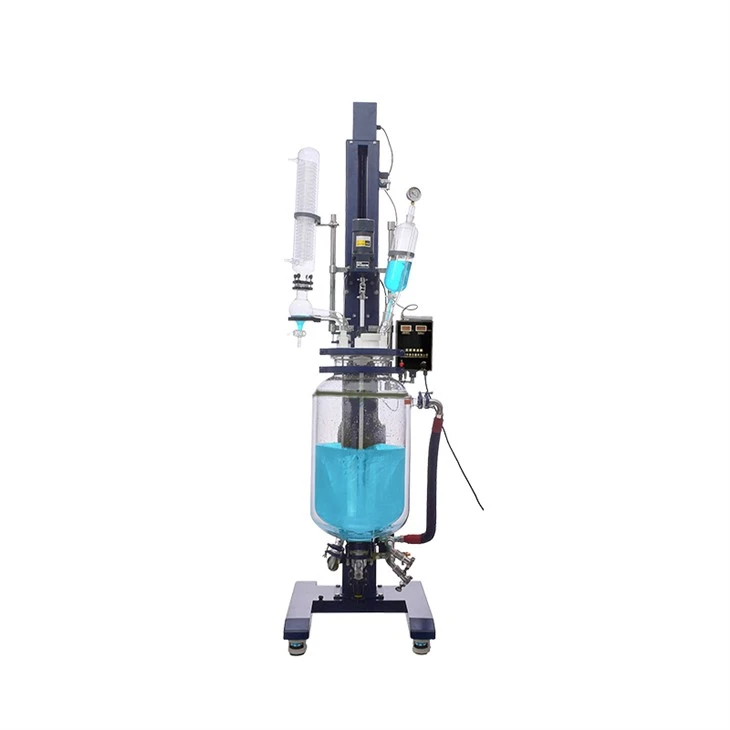

NotreRéacteur en verre de levage 5lest conçu en pensant au transfert de chaleur. La conception à enveloppe offre un espace pour qu'un fluide caloporteur circule autour du réacteur, permettant un contrôle précis de la température. Le matériau en verre a également une bonne conductivité thermique, ce qui facilite le transfert de chaleur entre le mélange réactionnel et le fluide caloporteur.
Distribution du temps de séjour
Le temps de séjour est le temps qu'un réactif passe à l'intérieur du réacteur. La géométrie du réacteur peut grandement influencer la répartition des temps de séjour. Dans un réacteur bien conçu, vous souhaitez que les réactifs aient un temps de séjour relativement uniforme afin que la réaction puisse se dérouler dans la mesure souhaitée.
Un réacteur à écoulement piston, qui est souvent un tube long et étroit, offre un temps de séjour plus uniforme. Les réactifs s'écoulent à travers le réacteur à la manière d'un bouchon, chaque « bouchon » de réactifs passant à peu près le même temps dans le réacteur. Ceci est idéal pour les réactions où un temps de réaction spécifique est crucial.
Dans un réacteur à cuve agitée, la répartition des temps de séjour peut être plus étalée. L’agitation dans la cuve peut amener certains réactifs à rester plus longtemps dans le réacteur tandis que d’autres peuvent en sortir plus rapidement. Cependant, cela peut aussi être un avantage dans certains cas, notamment pour les réactions moins sensibles à des temps de séjour précis.
NotreRéacteur en verre monocouche 10Lpeut être configuré pour obtenir différentes distributions de temps de séjour en fonction des exigences de votre processus. En ajustant le débit et la vitesse d'agitation, vous pouvez affiner le temps de séjour des réactifs à l'intérieur du réacteur.
Cinétique de réaction
La géométrie du réacteur peut également avoir un impact sur la cinétique de réaction, qui est l’étude de la vitesse à laquelle une réaction se produit. La concentration locale des réactifs et la disponibilité des catalyseurs (le cas échéant) peuvent varier en fonction de la géométrie du réacteur.
Dans un réacteur doté d'une structure interne complexe, il peut y avoir des zones où la concentration de réactifs est plus élevée ou plus faible que dans d'autres parties du réacteur. Cela peut conduire à des vitesses de réaction différentes dans différentes régions du réacteur. Par exemple, dans un réacteur à lit garni, les réactifs s'écoulent à travers un lit de particules de catalyseur. La géométrie du garnissage peut affecter la manière dont les réactifs interagissent avec le catalyseur, ce qui à son tour affecte la vitesse de réaction.
En choisissant la bonne géométrie de réacteur, vous pouvez optimiser la cinétique de réaction pour votre procédé spécifique. Cela peut conduire à des rendements plus élevés, à une meilleure qualité des produits et à une utilisation plus efficace des ressources.
Considérations relatives à la mise à l'échelle
Lorsque vous faites passer un procédé chimique du laboratoire à la production industrielle, la géométrie du réacteur devient encore plus importante. Ce qui fonctionne bien dans un réacteur à petite échelle peut ne pas fonctionner aussi efficacement dans un réacteur à grande échelle en raison de différences de facteurs liés à la géométrie tels que le mélange, le transfert de chaleur et la répartition du temps de séjour.
Par exemple, le modèle de mélange dans un réacteur à cuve agitée à petite échelle peut être différent de celui d'un réacteur à grande échelle. Dans un réacteur à grande échelle, il peut être plus difficile d'obtenir un mélange uniforme dans tout le volume. Par conséquent, un examen attentif de la géométrie du réacteur est nécessaire pour garantir que les performances de la réaction sont maintenues pendant le processus de mise à l’échelle.
En tant que fournisseur de réacteurs chimiques, nous comprenons l'importance de la géométrie du réacteur dans différentes applications. Nous proposons une large gamme de réacteurs avec différentes géométries pour répondre aux divers besoins de nos clients. Que vous travailliez sur un projet de recherche à petite échelle ou sur un processus industriel à grande échelle, nous pouvons vous aider à choisir le réacteur adapté à vos besoins spécifiques.
Si vous souhaitez en savoir plus sur nos réacteurs ou discuter de l'impact de la géométrie du réacteur sur votre réaction, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à faire le meilleur choix pour vos procédés chimiques. Contactez-nous dès aujourd'hui pour entamer une conversation sur vos besoins en réacteurs et sur la manière dont nous pouvons vous aider à optimiser vos réactions.
Références
- En ligneLevenspiel, O. (1999). Génie des réactions chimiques (3e éd.). Wiley.
- Fogler, HS (2016). Éléments de génie des réactions chimiques (5e éd.). Salle Prentice.
- Doraiswamy, LK et Sharma, MM (1984). Réactions hétérogènes : analyse, exemples et conception de réacteurs. Wiley.
