En tant que fournisseur de bancs d'essais de force, je comprends l'importance cruciale de la résolution des mesures de force dans diverses industries. La mesure de force haute résolution est essentielle pour des tests précis, un contrôle qualité ainsi que pour la recherche et le développement. Dans ce blog, je discuterai de plusieurs méthodes efficaces pour améliorer la résolution de mesure de force d'un banc de test de force.
1. Améliorez le capteur de force
Le capteur de force est le cœur d’un banc de test de force. La mise à niveau vers un capteur de force de plus grande précision peut améliorer considérablement la résolution de mesure. Les capteurs de force modernes sont dotés de technologies avancées telles que la détection à jauge de contrainte, piézoélectrique et capacitive.
Les capteurs à jauge de contrainte sont largement utilisés en raison de leur grande précision et de leur stabilité. Ils fonctionnent en mesurant le changement de résistance électrique lorsqu’une force est appliquée. Les capteurs à jauge de contrainte les plus récents ont un bruit de fond plus faible et une sensibilité plus élevée, ce qui permet des mesures de force plus précises. Par exemple, certains capteurs à jauge de contrainte haut de gamme peuvent détecter des forces de l'ordre du millinewton, offrant une résolution beaucoup plus élevée par rapport aux modèles plus anciens.
Les capteurs piézoélectriques sont une autre option. Ils génèrent une charge électrique proportionnelle à la force appliquée. Ces capteurs sont connus pour leur temps de réponse rapide et leur sensibilité élevée, ce qui les rend adaptés aux mesures de force dynamique. En passant à un capteur piézoélectrique doté d'une sensibilité de charge plus élevée, le banc d'essai de force peut atteindre une meilleure résolution, en particulier dans les applications où des changements rapides de force doivent être mesurés.
2. Optimiser le conditionnement du signal
Le conditionnement du signal est une étape cruciale dans le processus de mesure de force. Cela implique d’amplifier, de filtrer et de convertir le signal brut du capteur en une forme utilisable. Pour améliorer la résolution des mesures, une optimisation du circuit de conditionnement du signal est nécessaire.
L'amplification est la première étape. Un amplificateur à gain élevé peut augmenter l'amplitude du signal du capteur, ce qui facilite la mesure. Cependant, il est important de choisir un amplificateur à faible bruit et à haute linéarité. Un amplificateur à faible bruit peut réduire le bruit de fond du signal, ce qui à son tour améliore le rapport signal sur bruit (SNR). Un SNR plus élevé signifie que le signal de force peut être distingué plus précisément du bruit, ce qui entraîne une meilleure résolution.
Le filtrage est également essentiel. En utilisant des filtres appropriés, tels que des filtres passe-bas, des filtres passe-haut ou des filtres passe-bande, les bruits et interférences indésirables peuvent être supprimés du signal. Par exemple, si le banc d'essai de force est utilisé dans un environnement avec du bruit électrique à une fréquence spécifique, un filtre coupe-bande peut être utilisé pour éliminer cette composante de fréquence du signal. Cela permet de nettoyer le signal et d’améliorer la précision des mesures.
3. Réduisez le bruit mécanique et les vibrations
Le bruit mécanique et les vibrations peuvent avoir un impact significatif sur la résolution de la mesure de force. Même de petites vibrations peuvent introduire des erreurs dans la mesure de force, en particulier lors de la mesure de petites forces.
Une façon de réduire le bruit mécanique consiste à utiliser des supports anti-vibrations. Ces supports peuvent absorber et amortir les vibrations de l'environnement environnant, empêchant ainsi leur transmission au banc d'essai de force. Par exemple, des supports en caoutchouc ou pneumatiques peuvent être utilisés pour isoler le banc d'essai des vibrations du sol.
Une autre approche consiste à s’assurer que les composants mécaniques du banc d’essai de force sont correctement alignés et serrés. Les composants desserrés peuvent provoquer des micro-mouvements et des vibrations, qui peuvent affecter la mesure de la force. Un entretien et une inspection réguliers des pièces mécaniques peuvent aider à identifier et à résoudre tout problème potentiel.
4. Améliorer le système d'acquisition de données
Le système d'acquisition de données est responsable de la collecte et du traitement des données de mesure de force. La mise à niveau vers un système d'acquisition de données à plus haute résolution peut améliorer la résolution globale des mesures.
Un système d'acquisition de données avec une profondeur de bits plus élevée peut fournir une représentation numérique plus précise du signal de force analogique. Par exemple, un système d'acquisition de données 24 bits peut représenter le signal avec un niveau de détail beaucoup plus élevé qu'un système 16 bits. Cela permet une mesure plus précise des petits changements de force.
De plus, un taux d’échantillonnage plus rapide peut également améliorer la résolution des mesures, notamment pour les mesures de force dynamique. Un taux d'échantillonnage plus élevé signifie que davantage de points de données sont collectés par unité de temps, ce qui permet de capturer avec plus de précision les changements de force rapides.
5. Calibrage et compensation
Un étalonnage régulier du banc d’essai de force est essentiel pour garantir une mesure précise de la force. L'étalonnage consiste à comparer les valeurs de force mesurées avec un étalon de référence connu. En calibrant le banc de test à intervalles réguliers, toute erreur systématique peut être identifiée et corrigée.
Des techniques de compensation peuvent également être utilisées pour améliorer la résolution des mesures. Par exemple, une compensation de température peut être appliquée au capteur de force. Étant donné que les performances du capteur de force peuvent être affectées par les changements de température, la compensation de l'effet de la température peut réduire les erreurs de mesure. Certains capteurs de force sont livrés avec des circuits de compensation de température intégrés, tandis que d'autres peuvent nécessiter des capteurs de température externes et des algorithmes de compensation.
Applications et produits associés
La résolution améliorée de mesure de force de notre banc d’essai de force a un large éventail d’applications dans différentes industries. Par exemple, dans la fabrication deBroyeur à boulets de broyage agité, une mesure précise de la force est cruciale pour garantir le bon fonctionnement du broyeur. Notre banc d'essai de force haute résolution peut aider les fabricants à contrôler avec précision la force de meulage, à améliorer l'efficacité du meulage et à améliorer la qualité du produit final.
Dans l'industrie chimique, leRéacteur en verre à gaine 50Lnécessite souvent une mesure précise de la force pendant le processus de réaction. Notre banc de test de force avec une résolution améliorée peut fournir des données de force fiables, essentielles pour optimiser les conditions de réaction et assurer la sécurité du processus.

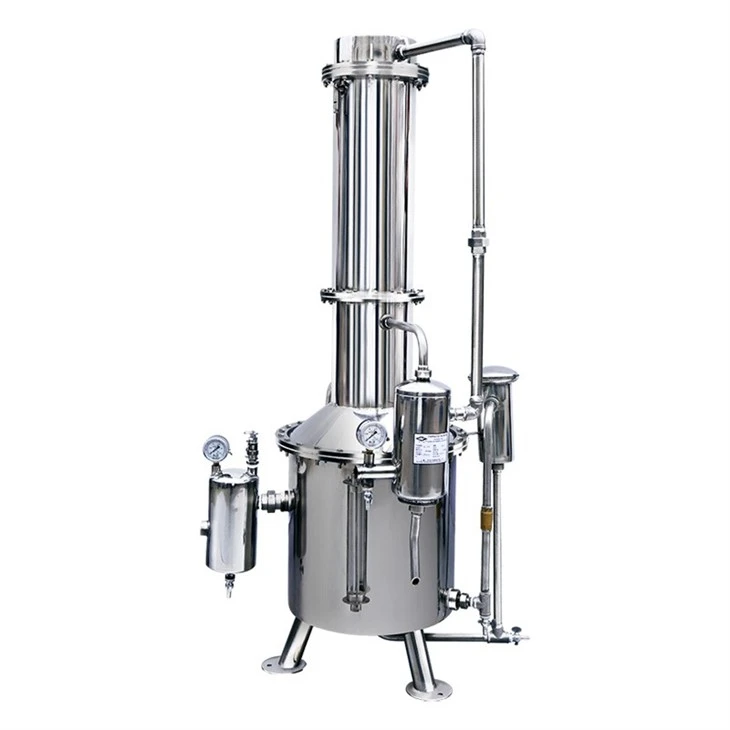

LeDistillateur d'eau à grand volumebénéficie également d'une mesure de force haute résolution. Pendant le processus de distillation, la force exercée sur les différents composants du distillateur doit être surveillée avec précision pour garantir le bon fonctionnement de l'équipement. Notre banc d'essai de force peut répondre à cette exigence et fournir des résultats de mesure de force précis.
Conclusion
L'amélioration de la résolution de mesure de force d'un banc d'essai de force est un processus à multiples facettes qui implique la mise à niveau du capteur de force, l'optimisation du conditionnement du signal, la réduction du bruit mécanique, l'amélioration du système d'acquisition de données et l'exécution régulière d'un étalonnage et d'une compensation. En mettant en œuvre ces méthodes, notre banc de test de force peut atteindre une résolution plus élevée, ce qui est essentiel pour une mesure précise de la force dans diverses industries.
Si vous êtes intéressé par notre banc d'essai de force ou si vous avez des questions sur l'amélioration de la résolution des mesures de force, n'hésitez pas à nous contacter pour une discussion plus approfondie et une négociation d'approvisionnement. Nous nous engageons à vous fournir des produits de haute qualité et un support technique professionnel.
Références
- Smith, J. (2018). Principes et applications de mesure de force. Presse CRC.
- Jones, A. (2020). Conditionnement de signaux pour les systèmes de capteurs. Elsevier.
- Brun, C. (2019). Systèmes d'acquisition de données : conception et mise en œuvre. Wiley.
